AS1000A加速度计是基于电容式MEMS的高性能加速度计，主要应用于地震、振动和惯性等领域。该系列加速度计采用高性能ASIC与MEMS传感器组成闭环系统，噪声、动态范围、非线性、重复性、温度漂移、抗冲击等性能优越，是目前行业内最具竞争优势的产品之一。
|
闭环结构电容式MEMS加速度计 |
工作温度：-40℃ ~ +125℃ |
| 输入电源电压：4.75V ~5.25V | 恶劣环境中的可靠性和ERR状态监测 |
| 量程：2g /3g / 5g / 10g / 30g | 振动可靠性@AS1002A & AS1003A：6.06g，随机振动，[20, 2000Hz]; @AS1010A & AS1030A：20g，随机振动，[20, 2000Hz] |
| 输出：差分输出/单端输出 | 自检测模式：19Hz |
| 内建高精度基准电压 | 抗冲击：6000g，0.15ms |
| 内建温度传感器 | 封装：CLCC20（9.0mm*9.0mm） |
| 输入轴偏心度：10mrad |
|
参数 (典型值) |
AS1002A |
AS1003A |
AS1005A |
AS1010A |
AS1030A |
单位 |
|
量程 |
±2 |
±3 |
±5 |
±10 |
±30 |
g |
|
非线性度(满量程典型值) |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
% |
|
频率响应(±5%带宽) |
100 |
100 |
60 |
60 |
60 |
Hz |
|
频率响应(±3dB带宽) |
1000 |
1000 |
200 |
200 |
200 |
Hz |
|
噪声谱密度 |
0.9 |
1.0 |
1.1 |
5.0 |
4.8 |
μg/√Hz |
|
零偏温度系数（最大值） |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
mg/℃ |
|
零偏稳定性 |
0.03 |
0.03 |
0.03 |
0.04 |
0.07 |
mg |
|
比例因子 |
1800 |
1200 |
720 |
360 |
120 |
mV/g |
|
比例因子温度系数 |
95 |
95 |
95 |
95 |
95 |
ppm/℃ |
|
比例因子稳定性 |
120 |
120 |
100 |
50 |
50 |
ppm |
| 地震监测 | 惯性导航工业和过程控制 |
| 惯性导航工业和过程控制 | 工业和过程控制 |
| 结构/楼宇监测 | 平台稳定 |
| 能源探测 |
AS1000A加速度计采用标准LCC20陶瓷封装，图1为其引脚排布图，引脚定义描述见表1。
表1：AS1000A引脚定义描述
表1-1：AS1002/AS1003引脚定义描述
|
引脚编号 |
引脚名称 |
引脚特性 |
描述 |
|
1,3,4,5,6,8,9,10, 19,20 |
GND |
接地 |
电源地 |
|
2 |
VMODE |
数字输入 |
5V输出模式选择（低电平为差分输出模式，高电平为单端输出模式，缺省内部下拉） |
|
7 |
VCC |
电源 |
5V电源输入 |
|
11 |
STEN |
数字输入 |
自检测使能输入，缺省内部下拉，高电平自检测有效 |
|
12 |
RSTN |
数字输入 |
外部复位输入，缺省内部上拉，低电平复位有效 |
|
13 |
PORN |
数字输出 |
上电复位输出，电源电压稳定时输出为高 |
|
14 |
OUTP/V2P5 |
模拟输出 |
差分输出正/2.5V参考电压输出 |
|
15 |
OUTN/OUTS |
模拟输出 |
差分输出负/单端输出 |
|
16 |
TEMP |
模拟输出 |
温度传感器输出 |
|
17 |
ERR |
数字输出 |
自检测输出或系统报错输出 |
|
18 |
NC |
-- |
无连接 |

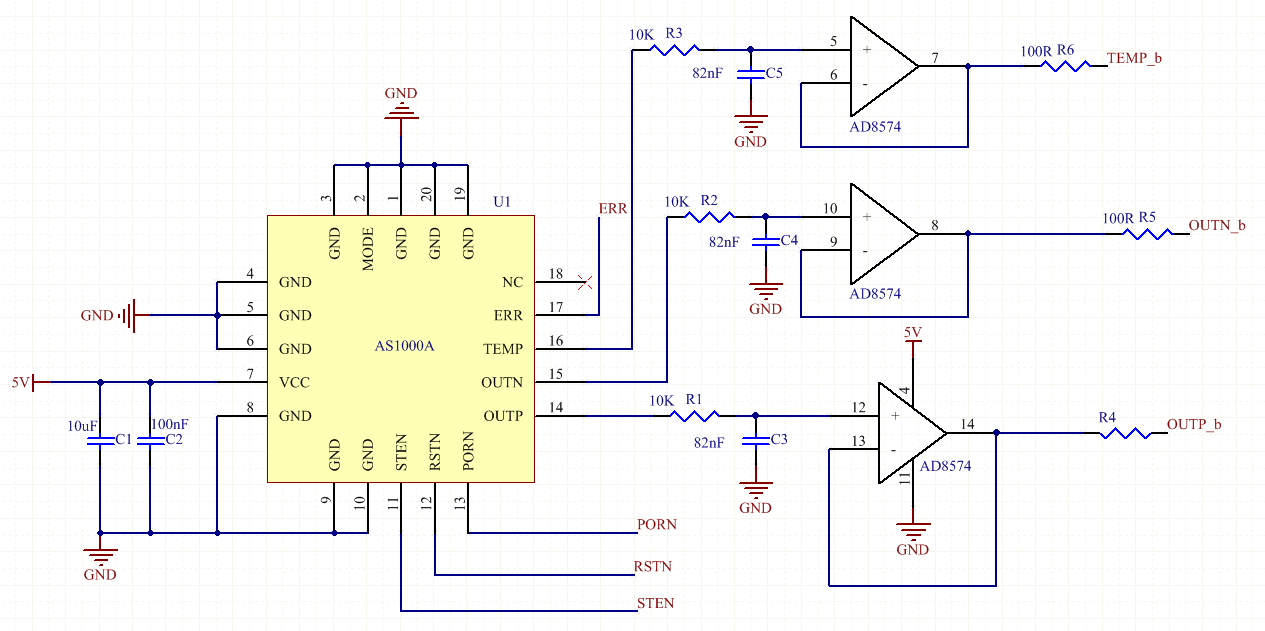

为了使AS1000A加速度计工作在最优状态下，建议采用差分输出，应用电路如图5所示。
图5. AS1000A加速度计推荐应用电路
